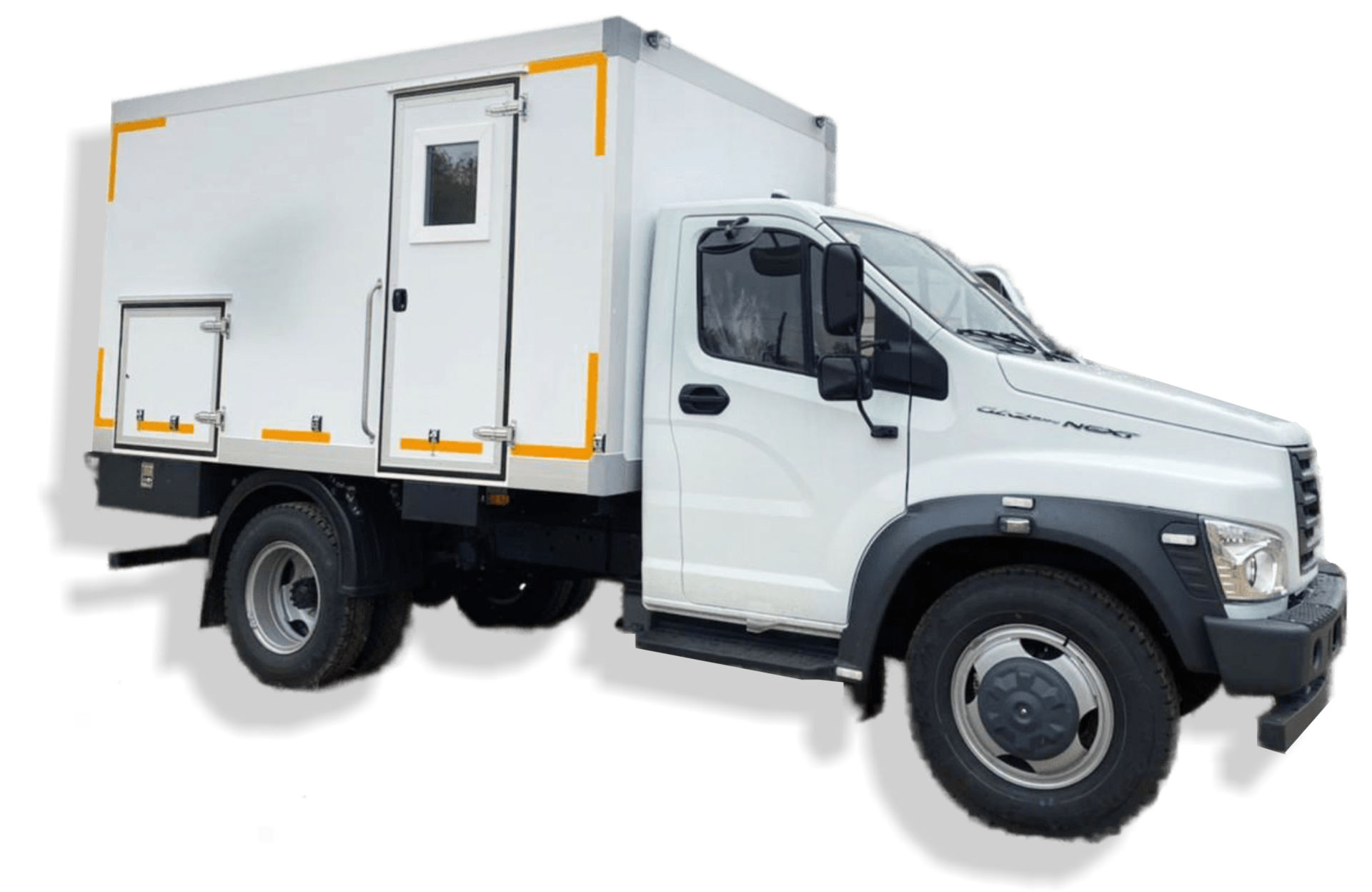

Передвижная электротехническая лаборатория (ЭТЛ) на шасси ГАЗ С41А23

Передвижная электротехническая лаборатория (ЭТЛ) на  шасси ГАЗ С41А23 предназначена для испытаний и поиска мест повреждений кабельных линии, а также для измерения параметров электрооборудования.

БАЗОВОЕ ШАССИ:

• Модель шасси – ГАЗ С41R13
• Двигатель – дизельный, 168,9 л.с.
• Колесная формула – 4х2
• Полная масса – 8 700 кг

Характеристики фургона:

Технология производства фургона – из сэндвич-панелей

Форма фургона – прямоугольная

Габаритные размеры фургона – 3720х2340х2000 мм (ДхШхВ)

Двери:

- боковая одинарная,

- задние двойные двери

Окна:

- 1 окно с поворотно-откидным механизмом открывания по левому борту

- 1 глухое в боковой двери

- 1 глухое в задней двери

Оснащение:

- сиденье пассажирское с ремнем безопасности – 3 шт.

- аварийно-вентиляционный люк в крыше фургона

- автономный воздушный отопитель Планар с разводкой в рабочий отсек

- отсек для генератора с выкатным элементом

- люк для вывода кабеля в задней двери

Наружное оснащение фургона:

- подвесной инструментальный ящик – 2 шт.

Автомобиль, представленный на фотографиях, предназначен для дооснащения оборудованием электротехнической лаборатории, которое включает в себя:

- система электробезопасности: мониторинг потенциала, мониторинг заземления, устройство видимого разрыва подающего напряжения, звуковой и световой предупредительный сигнал при включении лаборатории; контроль дверей, отключающим лабораторию при открытых дверях отсеков.

- пульт управления и перегородка, состоящая из прозрачного диэлектрического материала, конструктивно делят внутреннее пространство фургона лаборатории на отсек оператора и высоковольтный отсек. Операторский отсек оснащён системой отопления и кондиционирования, креслом оператора, встроенной мебелью для хранения необходимых приспособлений.

- встроенный дизель-генератор, размещённый в нише высоковольтного отсека, обеспечивает автономную работу электротехнической лаборатории на полную мощность во всех режимах, включая режим прожига

Блок профессионального электротехнического оборудования, входящего в состав ЭТЛ, позволяет решать полный комплекс задач по испытанию оборудования подстанций:

1. Испытания повышенным значением выпрямленного напряжения величиной до 70 кВ с контролем тока утечки.

2. Испытания повышенным значением переменного напряжения промышленной частоты величиной до 100 кВ с измерением тока проводимости.

3. Измерений емкости и тангенса угла диэлектрических потерь высоковольтной изоляции по «прямой» и «перевернутой» схемам.

4. Измерений параметров силовых трансформаторов на низком напряжении и измерений сопротивления постоянному току.

По желанию Заказчика оснащение автомобиля оборудованием электротехнической лаборатории может быть осуществлено силами нашего предприятия.
